聊一聊关于包装海绵常见问题与解决方法？

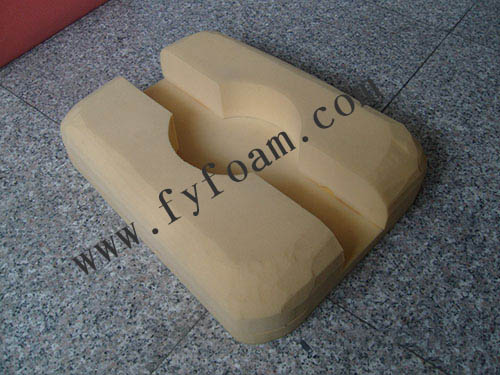

　　​包装海绵主流是PU 聚氨酯开孔海绵，核心作用是缓冲防震、防刮、定位、填充；常跟EVA、EPE 珍珠棉搭配使用。接下来，小编详细介绍一下使用包装海绵常见问题和解决方法：
一、材质品质类
1. 容易掉屑、掉粉、掉渣
原因：回收废料掺多、发泡不均、密度过低、熟化不足解决
改用全新料原生海绵，拒绝再生杂料
选用聚酯海绵，韧性远好于普通聚醚
精密产品直接用植绒海绵，彻底杜绝掉屑
裁切后先除尘再装箱
2. 按压易塌陷、回弹差、久压变形
原因：密度偏低、回弹率不足、发泡太软解决
轻件 22–25 密度，重物 / 精密件改用30 密度及以上高密度
指定高回弹海绵（回弹≥65%）
加厚海绵厚度，减少单位面积受压
堆叠限高，避免长期重压存放
3. 气味大、刺鼻异味
原因：劣质助剂、胶水差、未通风散味、回收料异味解决
选用环保无气味配方海绵
成品提前 7 天通风散味再使用
食品、美妆、电子配件严禁用低价刺鼻料
拒绝发黑发黄回收泡棉
4. 容易吸水、受潮发霉
原因：普通 PU 开孔结构，孔隙大易渗水解决
潮湿环境换成闭孔 EVA 泡棉 / 防水海绵
外包装加防潮袋、干燥剂
仓储保持干燥通风
二、外观与裁切加工问题
5. 裁切边缘毛边不齐、切口粗糙
原因：刀具钝、裁切速度过快、海绵软硬不均解决
更换锋利直切刀、调整裁切角度
统一走刀速度，厚海绵分层裁切
批量模切代替直切，边缘更平整
6. 尺寸偏差大、厚薄不均匀
原因：卷材本身厚薄公差大、压平不到位、模切模具变形解决
进料前先整平压平
严控板材正负公差 ±0.5mm 内
异形内托开精准刀模，统一成型尺寸
7. 表面坑洞、气泡、凹凸不平
原因：发泡过程进气不均、原料搅拌不充分解决
发泡车间把控温度与搅拌时长
来料抽检，有气泡整批拒收
外观面优先选用平整光面海绵
8. 拼接缝隙大、组合错位
原因：排版不合理、刀模精度差解决
优化排版一体成型，少小块拼接
修正刀模公差，保证卡位贴合
三、使用防护功能性问题
9. 太软压出产品压痕、印痕
原因：密度太低、支撑力不足解决
铝型材、阳极件、五金件改用35–40 高密度硬海绵
产品接触面加薄植绒层缓冲
增大接触面积，减小局部压强
10. 硬度偏高，刮花产品表面
原因：选用硬度过高 EVA / 硬泡棉，无缓冲柔性解决
光亮面、氧化面、喷漆件改用柔软 PU 海绵
不能用硬质泡棉直接贴合高光表面
11. 防震缓冲效果差，运输易碰伤
原因：厚度不够、密度搭配错误、空位没填满解决
易磕碰部位加厚海绵定位
空隙处填充碎海绵或 EPE 填满
大件产品边角加装海绵护角
12. 防静电失效，损伤电子元件
原因：防静电等级不够、时效过期、表面污染解决
电子芯片 / 电路板专用防静电海绵
定期检测表面电阻值
避免与油污灰尘混合存放
四、粘接复合问题
13. 海绵贴背胶容易脱胶、起翘
原因：胶水劣质、贴合压力不足、表面有粉尘解决
选用强力环保油胶，避开水胶低粘款
贴合前清理海绵与产品表面灰尘
复合后重压静置定型
14. 复合植绒脱落、掉毛
原因：植绒胶水差、热压温度不够解决
高温热压植绒工艺
选用短密植绒，耐磨不易脱落
五、仓储耐候问题
15. 日晒发黄、加速老化
原因：普通海绵不耐紫外线解决
避光存放，禁止露天暴晒
长期户外包装选用耐黄变配方海绵
16. 低温变硬、变脆易裂
原因：普通 PU 耐低温性能差解决
北方低温环境指定耐寒配方海绵
改用 EVA 耐低温泡棉替代
